제품 기능

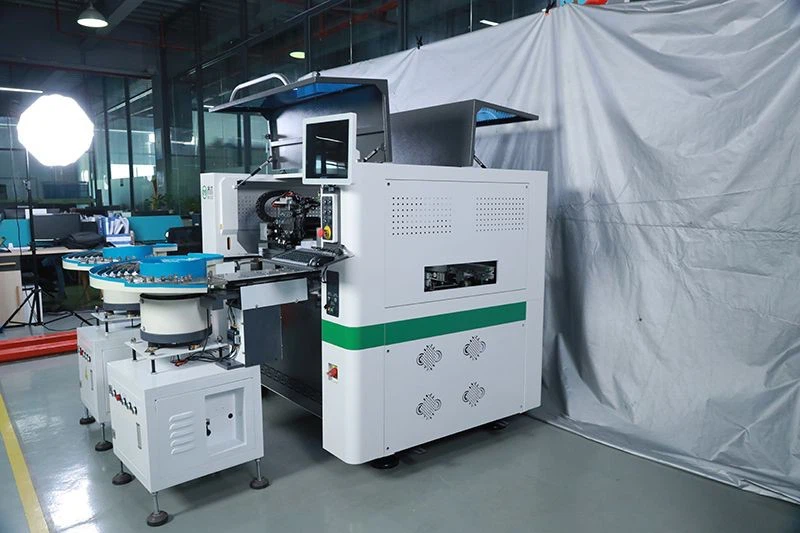

LED 튜브 라이트에 대한 FTM202 - l SMT 기계는 높음 - 속도, 높은 - 정밀 선택 - 및 - 장소 기계는 현대식 LED 조명 생산의 엄격한 요구를 충족하도록 설계되었습니다. 듀얼 - 헤드, 듀얼 - 작동 - 영역 구성 작업은 업계에서 가장 빠른 배치 속도를 달성하여 생산 효율성을 크게 향상시킵니다. 이 기계의 고정밀 보상 시스템은 배치 중 정확도를 보장하여 다양한 사양, 특히 LED 튜브 라이트의 SMT 기계에 대한 렌즈의 요구를 충족시킵니다.
2 개의 높은 - 속도 배치 헤드가 장착되어 있으며 각각 6 개의 노즐이 특징이며, FTM202 - l LED 튜브 라이트 용 SMT 머신은 직경이 9mm에서 16mm 범위의 렌즈를 효율적으로 처리합니다. 배치 헤드 구조 및 비전 시스템은 다양한 렌즈 유형의 배치 프로세스를 위해 특별히 최적화되어 LED 튜브 라이트의 SMT 기계와 호환성과 효율성을 보장합니다. 또한, 두 개의 높은 - 성능 6 채널 진동 피더가 포함되어있어 더 넓은 호환성을 갖는보다 효율적이고 안정적인 공급을 보장합니다.
이 기계는 둥근, 사각형 및 불규칙적 인 모양의 렌즈를 배치하는 데 탁월하며 LED 렌즈 및 4C 보조 재료의 필드에서 우수한 성능을 보여 주므로 LED 튜브 조명의 SMT 기계에 중점을두고 생산 기능을 높이고 자하는 제조업체에게 이상적인 솔루션입니다. 복잡한 디자인을 다루거나 높은 - 볼륨 주문에 관계없이 LED 튜브 라이트를위한 FTM202-L SMT 머신은 LED 튜브 라이트의 SMT 기계에 대한 핵심 강조와 함께 전자 제품 산업에서 더 똑똑하고 빠르며 신뢰할 수있는 생산 결과를 달성 할 수 있습니다.
기술 매개 변수
|
기술 사양 |
|
|
포지셔닝 방법 |
플라잉 비전 + 무대 비전 |
|
스핀들의 수 |
2 개의 팔 *6 노즐 (간격 20mm) |
|
장착 속도 |
34000cph (블루 라이트를 청소하지 마십시오) |
|
장착 정확도 |
± 0.07mm |
|
PCB 구성 요소 범위 |
다양한 크기의 렌즈 등 |
|
PCB 크기 |
최소 : 길이 (50mm)*너비 (50mm) |
|
최대 : 표준 : 길이 (1200mm)*너비 (400mm); H : 0.5 ~ 6mm |
|
|
피더베이스 |
두 개의 진동 디스크를 지원합니다 |
|
전력/공기 압력 |
220V ± 10%50Hz/0.5 ~ 0.7MPA |
|
평가 된 전력 |
3.5kW |
|
기계 무게 |
1800kg |
|
전체 치수 |
1310 (l)*1765 (w)*1310 (h) 접지 앵커 추가 (h) : 1420mm |
장점 설명
긴 재료를 수용합니다: 길이가 최대 1200mm까지 확장되는 재료의 정확한 배치를 지원할 수 있으며, 다양한 구성 요소 크기로 제공됩니다.
다재다능한 취급: 여러 렌즈 사양을 동시에 관리하는 데 능숙한 유연성이 높으며 다양한 생산 요구에 따라 적응성을 보장합니다.
사용자 - 중심 디자인: 사용자 - 친화적이고 단순화 된 작업을 단순화하고 전체 사용자 경험을 크게 향상시키는 직관적 인 인터페이스가 장착되어 있습니다.
신뢰할 수있는 성능: 탁월한 배치 정확도와 결합 된 매우 안정적인 성능을 제공하여 출력의 일관된 품질을 보장합니다.
적용 가능한 장면
LED 렌즈, 3C 소비자 전자 제품
